Cursore EGH15SAZ0 C

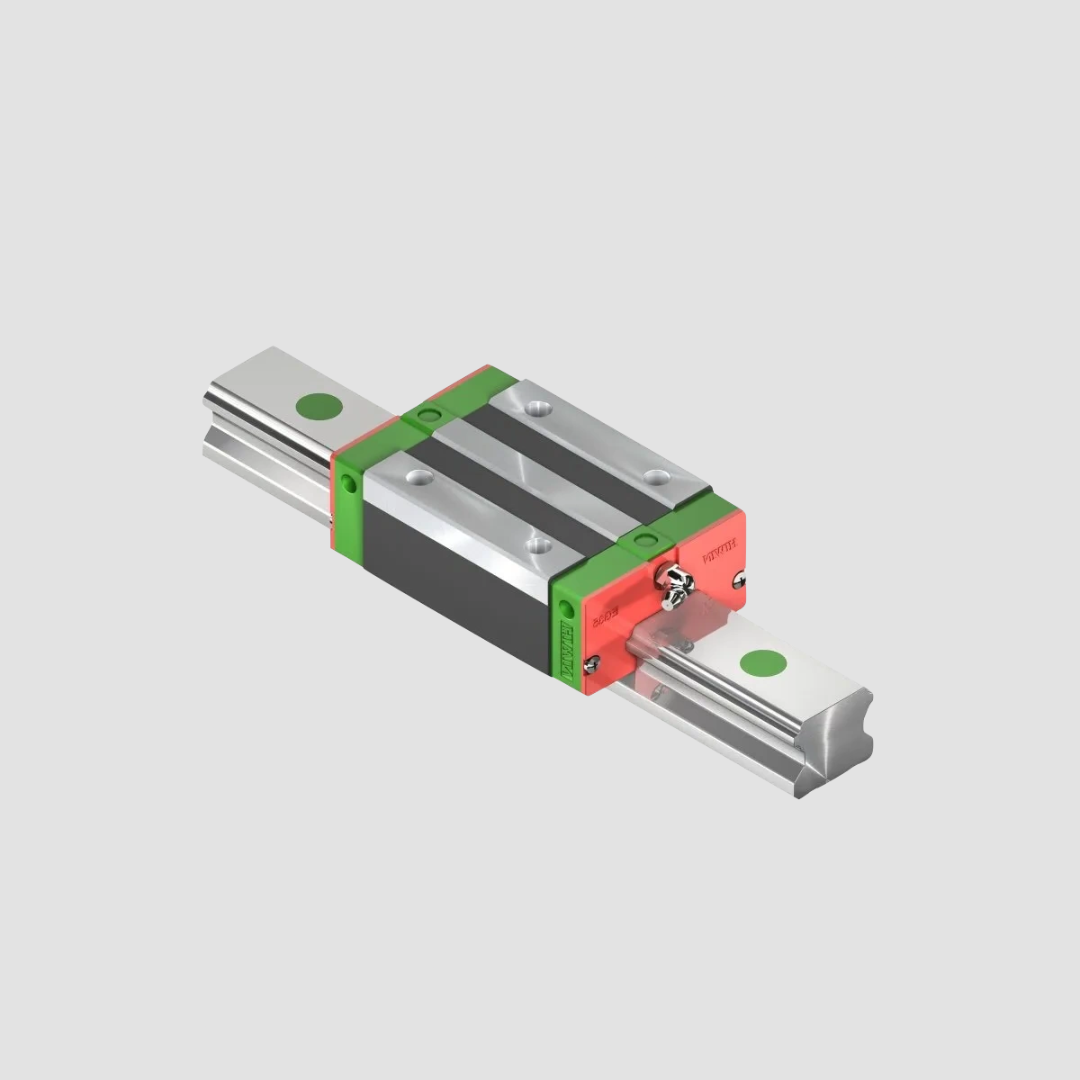

Il carrello lineare Hiwin EGH15SA è il blocco di scorrimento ad alta precisione, bassa sezione e lunghezza ridotta della serie EG. La designazione 'S' (Short/Corto) lo rende la scelta ideale per sistemi dove lo spazio longitudinale è estremamente limitato. Mantiene la stessa capacità di carico di base e la stabilità, unendo la caratteristica del Precarico Z0 (Zero Clearance) per garantire il minimo attrito e la massima velocità operativa.
Quantità
EGH15SAZ0: Soluzione Compatta per Movimento Veloce
La Serie EG è pensata per offrire un eccellente bilanciamento tra capacità di carico e altezza di montaggio ridotta. Il modello EGH15SA sfrutta il design corto per massimizzare il risparmio di spazio, pur integrando il collaudato sistema a quattro file di sfere e l'angolo di contatto a 45°.
Il design corto (S) è spesso utilizzato quando:
-
Lo spazio è limitato e il carico sull'asse non è eccessivamente sbilanciato.
-
Sono richiesti carrelli multipli per distribuire un carico ampio o lungo, rendendo l'ingombro del singolo blocco meno rilevante.
Il Precarico Z0 (Zero o Gioco Minimo) è la chiave per le prestazioni dinamiche di questo cursore: minimizza l'attrito di scorrimento, l'assorbimento di potenza e la generazione di calore. Questa caratteristica è cruciale per applicazioni che richiedono cicli veloci e non sono soggette a forti carichi d'urto o di momento che richiederebbero una rigidità assoluta (tipica dei precarichi ZA o ZB).
Vantaggi Chiave del Carrello EGH15SAZ0 C
-
Massimo Risparmio di Spazio (Versione S): Lunghezza del corpo ridotta per installazioni ultra-compatte.
-
Design Bassa Sezione (EG): Altezza di montaggio ridotta (Low Profile).
-
Velocità Operativa Elevata: Attrito minimo grazie al Precarico Z0.
-
Rigidità Elevata per Carichi Compatti: Nonostante le dimensioni ridotte, offre eccellente resistenza ai carichi radiali grazie al sistema a quattro file di sfere.
-
Compatibilità Standard: Pienamente utilizzabile con la Guida Lineare Hiwin EGR15.
| Specifiche Tecniche - Carrello Lineare Hiwin EGH15SAZ0 C | |
|---|---|
| Codice Prodotto | EGH15SAZ0 C |
| Serie | EG (Low Profile - Bassa Sezione) |
| Tipo di Carrello | Alto/Corto (Square/Short Type) |
| Dimensione Nominale | 15 mm |
| Precarico | Z0 (Zero Clearance / Gioco Minimo) |
| Classe di Precisione | C (Normale - Standard) |
| Larghezza Blocco (W) | 44 mm |
| Altezza Totale (H con Guida EGR15) | 24 mm |
| Lunghezza Blocco (L) | 52,2 mm (Versione Corta) |
| Viti di Montaggio | M5 |
