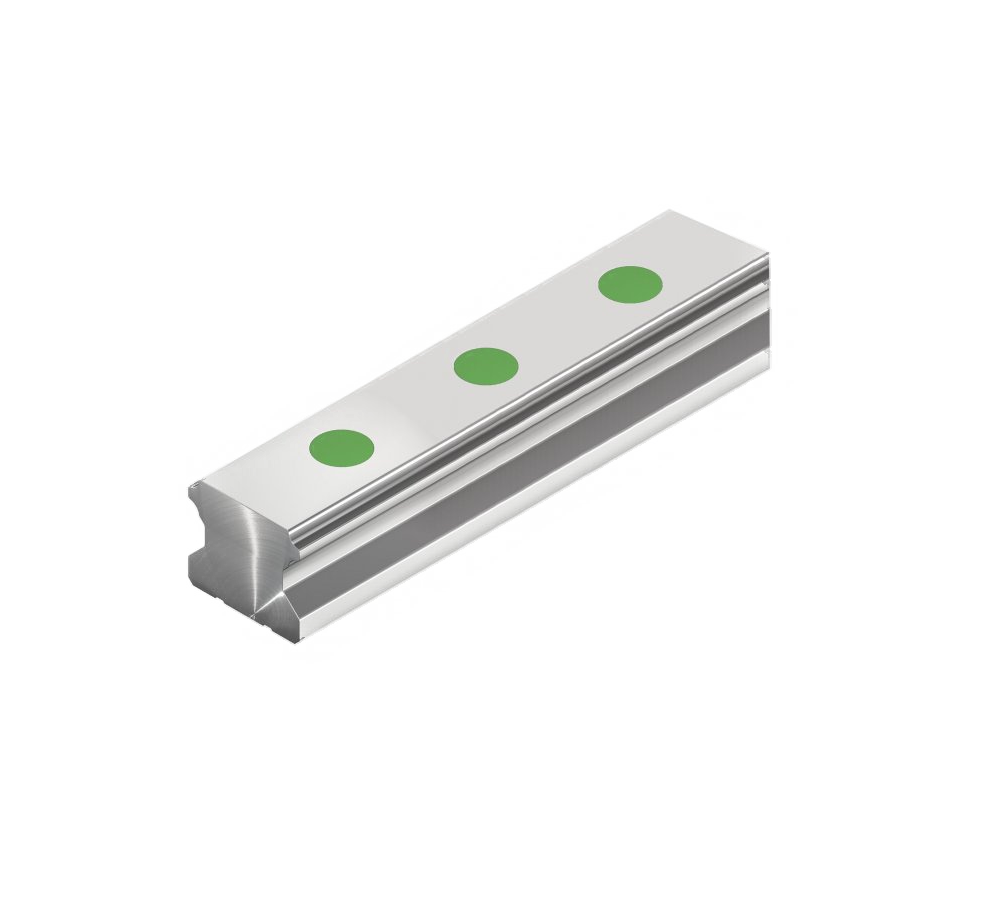

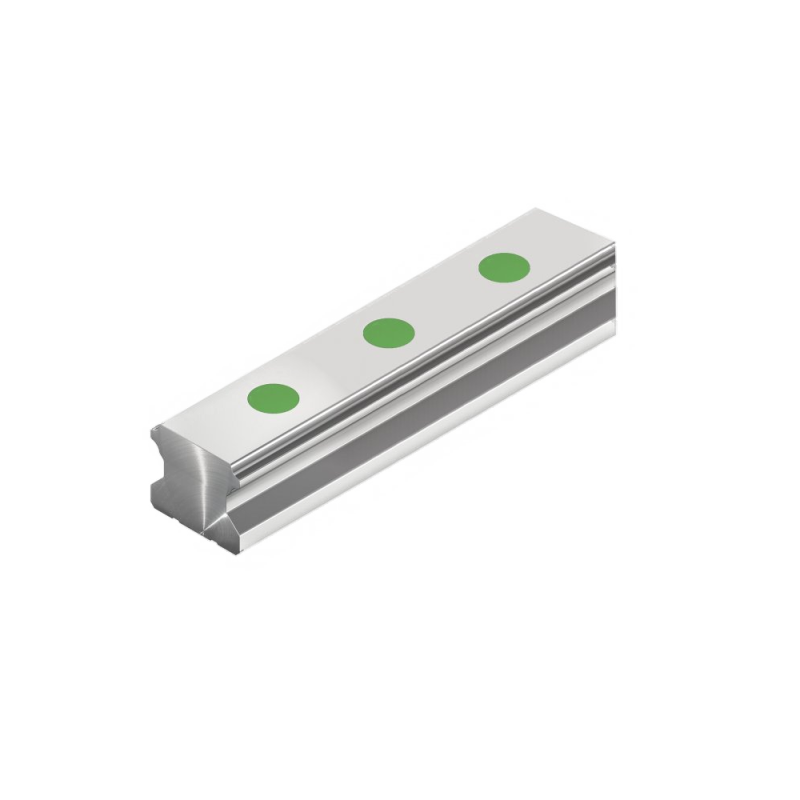

Guida Hiwin HGR30 R C
Prodotto venduto al millimetro
Quantità
La serie HG di Hiwin si afferma come la soluzione leader per la movimentazione lineare in condizioni di carico gravoso. La guida HGR30 estende questa affidabilità a progetti di maggiori dimensioni, fornendo la stabilità e la precisione necessarie per sistemi che non possono tollerare alcuna flessione o vibrazione.
La caratteristica distintiva del design a quattro file di sfere e quattro punti di contatto assicura che il carico sia distribuito in modo uniforme, permettendo al binario di sopportare forze in tutte le quattro direzioni (radiale, radiale inversa e laterale) con la massima efficacia. Questo lo rende insostituibile in applicazioni quali:
Grandi macchinari utensili CNC
Sistemi di movimentazione a portale (Gantry)
Attrezzature di saldatura e taglio al plasma
Strutture robotiche per carichi pesanti
Il codice "R" identifica il binario di scorrimento, e "C" indica il precarico Standard, che assicura il perfetto bilanciamento tra gioco minimo e un'ottima scorrevolezza. L'HGR30 è la scelta definitiva per un sistema robusto e duraturo.
Vantaggi
- Capacità di Carico Estrema: Progettato specificamente per carichi massimi, superando i requisiti delle sezioni minori.
- Rigidità Strutturale Massima: La sezione da 30 mm e il design della serie HG garantiscono un'accuratezza di posizionamento superiore sotto qualsiasi sforzo.
- Piena Intercambiabilità: Compatibile con tutti i carrelli (Block) della serie HGH30 e HGW30, facilitando la progettazione e la manutenzione.
- Durata Industriale: Materiali e costruzione Hiwin per una lunga vita operativa con minima necessità di manutenzione.
Scheda Tecnica
| Specifiche Tecniche - Guida Lineare Hiwin HGR30 R C | |
|---|---|
| Codice Prodotto | HGR30 R C |
| Serie | HG (Heavy Load - Alta Carico) |
| Tipo di Componente | Binario di guida (Rail) |
| Larghezza Binario (W) | 28 mm |
| Altezza Binario (H) | 26 mm |
| Precarico | C (Standard) |
| Vite di Fissaggio Compatibile | M8x30 |
| Distanza fori di fissaggio (P) | 80 mm |
| Diametro Alloggiamento Vite | 14 mm |
| Compatibilità Carrelli | Serie HGH30 e HGW30 |
