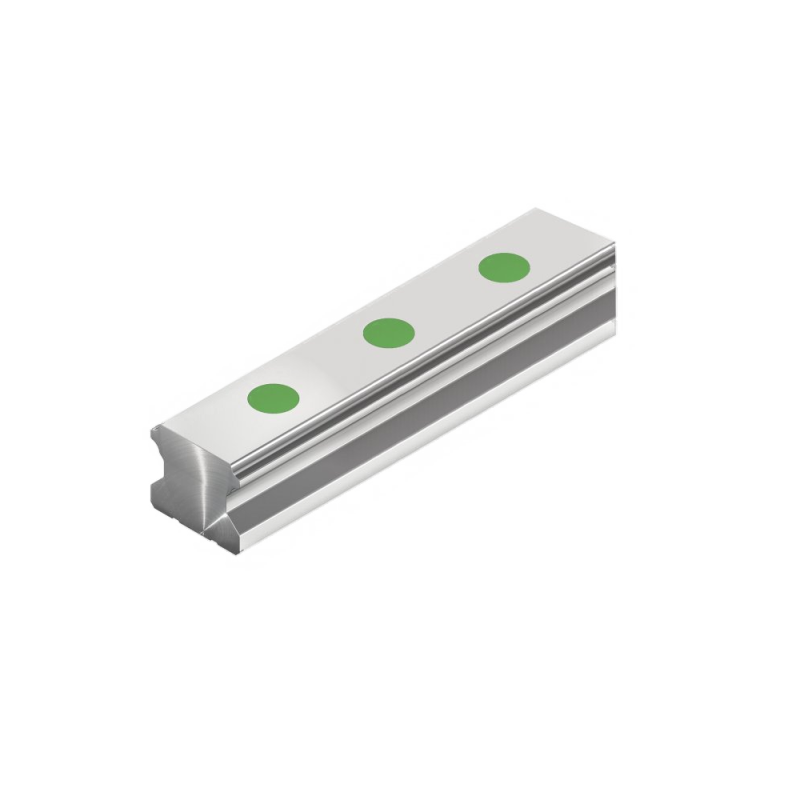

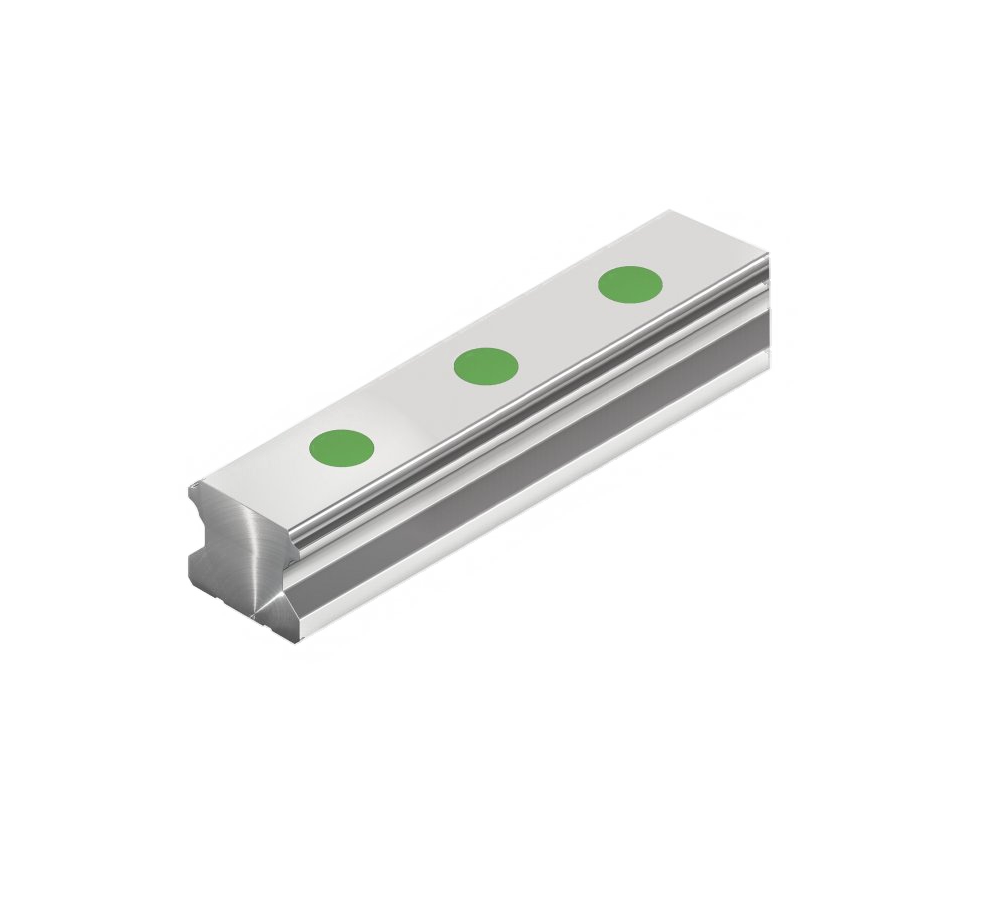

Guida Hiwin HGR35 R C
Prodotto venduto al millimetro
Quantità
La serie HG di Hiwin è rinomata a livello globale per la sua affidabilità in condizioni di carico gravoso. La guida HGR35 rappresenta l'apice di questa serie per i sistemi che richiedono la massima resistenza e il minimo scostamento.
Il design ottimizzato con quattro file di sfere e quattro punti di contatto assicura che le forze di carico siano gestite e distribuite in modo uniforme, permettendo al binario di sopportare sollecitazioni massime in tutte le direzioni. Questa caratteristica è fondamentale per la precisione e la durata in applicazioni critiche come:
Grandi macchine utensili CNC (fresatrici e torni)
Sistemi di sollevamento e movimentazione a portale su vasta scala (Gantry)
Linee di produzione automobilistiche e aerospaziali
Il suffisso "R" indica che si tratta del binario di scorrimento, mentre "C" denota il precarico Standard. Questo assicura il perfetto bilanciamento tra l'eliminazione del gioco interno e la scorrevolezza richiesta per un funzionamento efficiente e duraturo.
Vantaggi
Capacità di Carico Massima: La sezione 35mm è ottimizzata per sopportare i carichi più pesanti della categoria, in tutte le direzioni.
Rigidità Superiore: La struttura rinforzata garantisce una precisione di posizionamento che resiste a carichi elevati e momenti flettenti.
Fissaggio Robusto: Fori filettati compatibili con viti M10, per una giunzione sicura e stabile al basamento della macchina.
Intercambiabilità Totale: Pienamente compatibile con i carrelli (Block) della serie HGH35 e HGW35.
Scheda Tecnica
| Specifiche Tecniche - Guida Lineare Hiwin HGR35 R C | |
|---|---|
| Codice Prodotto | HGR35 R C |
| Serie | HG (Heavy Load - Altissima Carico) |
| Tipo di Componente | Binario di guida (Rail) |
| Larghezza Binario (W) | 34 mm |
| Altezza Binario (H) | 29 mm |
| Precarico | C (Standard) |
| Vite di Fissaggio Compatibile | M8x35 |
| Distanza fori di fissaggio (P) | 80 mm |
| Diametro Alloggiamento Vite | 14 mm |
| Compatibilità Carrelli | Serie HGH35 e HGW35 |
