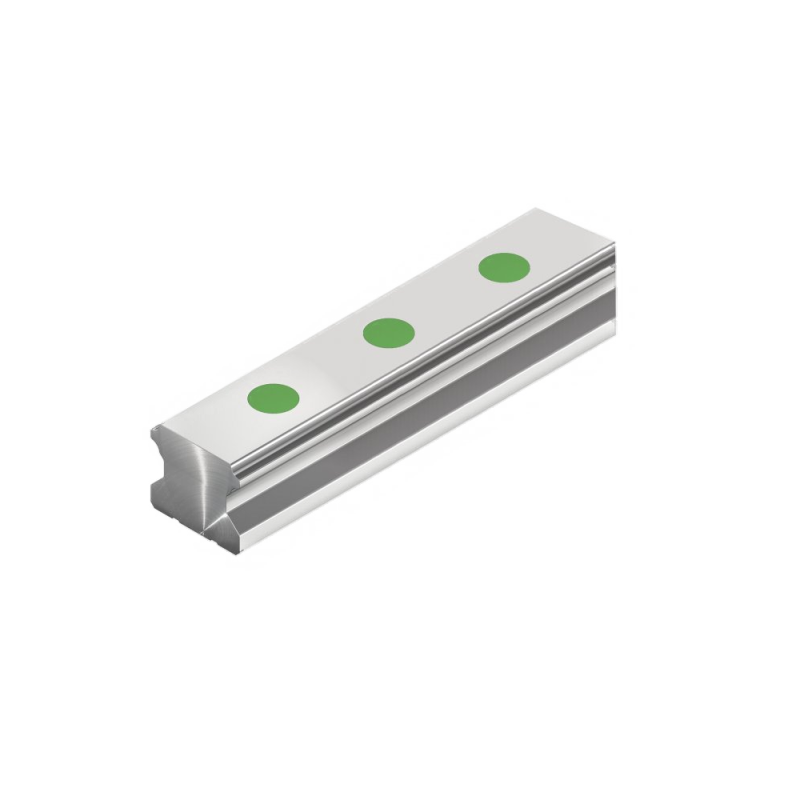

Guida Hiwin HGR45 R C
Prodotto venduto al millimetro
Quantità
La serie HG di Hiwin è il riferimento globale per l'affidabilità nei sistemi di movimentazione ad alta capacità. La guida HGR45 è specificamente ingegnerizzata per progetti che non ammettono compromessi in termini di resistenza e precisione.
Il design a quattro file di sfere e quattro punti di contatto non solo assicura la distribuzione uniforme del carico, ma conferisce al sistema una rigidità torsionale e flessionale essenziale. Questa stabilità è vitale per macchine che lavorano con forze di taglio elevate, pesi consistenti e cicli operativi prolungati, garantendo che l'accuratezza del posizionamento non venga mai compromessa.
Il codice HGR45 R C indica:
R: Binario di guida (Rail), con montaggio standard dall'alto.
C: Precarico Standard, la soluzione ottimale che bilancia la riduzione del gioco interno con una scorrevolezza efficace.
L'HGR45 è il binario ideale per grandi assi Z e assi X di portali CNC di grandi dimensioni, dove la stabilità sotto carico è la priorità assoluta.
Vantaggi
Capacità di Carico Massima: Progettato per sopportare i carichi più pesanti della serie HG in modo uniforme su tutte e quattro le direzioni.
Rigidità Strutturale Estrema: Il dimensionamento di 45 mm garantisce la massima resistenza alla torsione e alla flessione.
Fissaggio ad Alta Resistenza: I fori sono ottimizzati per viti M12 di grandi dimensioni, assicurando un ancoraggio solido al basamento della macchina.
Affidabilità Prolungata: Lunga durata operativa e ridotta necessità di manutenzione, anche in ambienti gravosi.
Intercambiabilità: Pienamente compatibile con i carrelli della serie HGH45 e HGW45.
Scheda Tecnica
| Specifiche Tecniche - Guida Lineare Hiwin HGR45 R C | |
|---|---|
| Codice Prodotto | HGR45 R C |
| Serie | HG (Heavy Load) |
| Tipo di Componente | Binario di guida (Rail) |
| Larghezza Binario (Wr) | 45 mm |
| Altezza Binario (Hr) | 38 mm |
| Precarico | C (Standard) |
| Vite di Fissaggio Compatibile | M12x45 |
| Distanza fori (P) | 105 mm |
| Diametro Alloggiamento (D) | 20 mm |
| Peso (kg/m) | ~10,41 kg/m |
