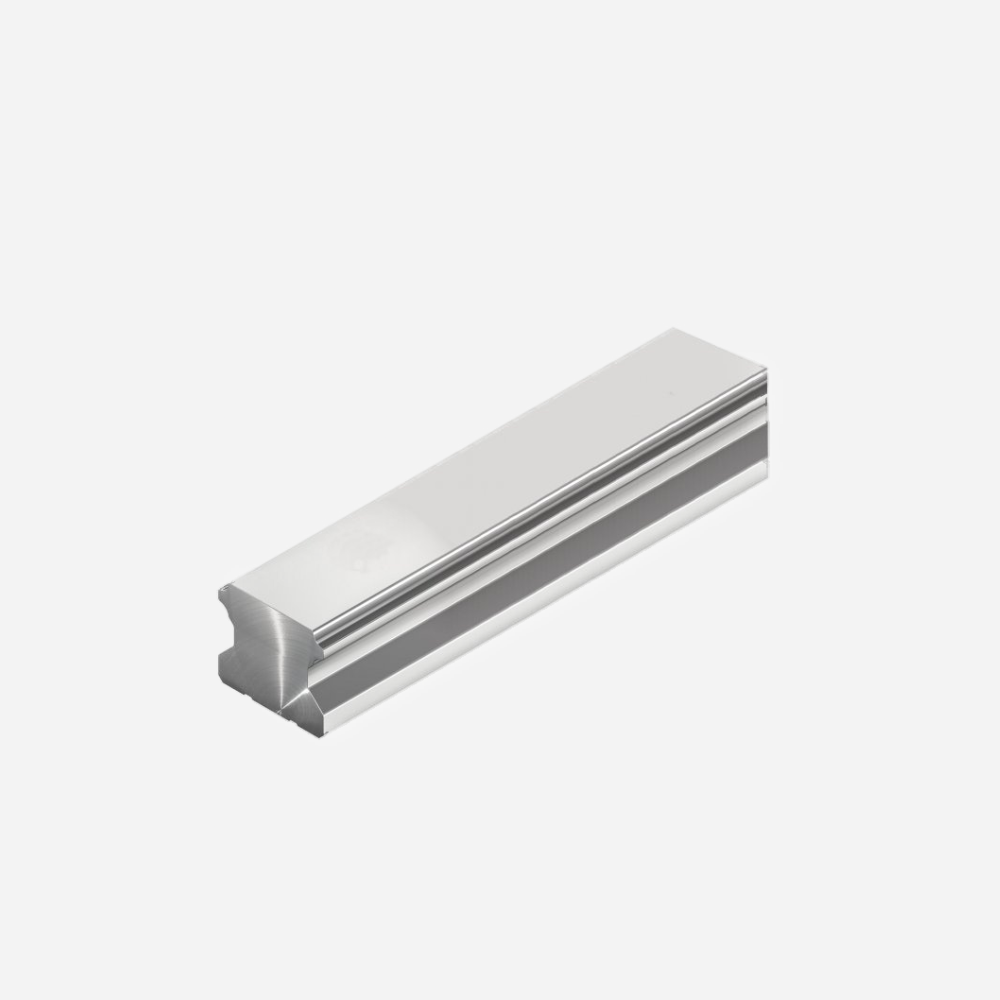

Guida Hiwin HGR15 T C
Prodotto venduto al millimetro
Quantità
La serie HG di Hiwin assicura prestazioni leader nel settore, e il modello HGR15 T estende questa eccellenza con una maggiore versatilità di installazione. Il suffisso "T" indica che la guida è progettata per il montaggio dal lato inferiore, con i fori di fissaggio (solitamente filettati o predisposti per bulloni ciechi) accessibili dalla base del binario.
Questa caratteristica è cruciale nelle macchine di precisione dove le condizioni operative richiedono la massima protezione contro contaminanti che potrebbero accumularsi nei fori superiori.
Come tutti i binari della serie HG, l'HGR15 T sfrutta il design a quattro file di sfere per garantire una distribuzione uniforme dei carichi e una rigidità strutturale eccezionale, fondamentale per la precisione micrometrica in sistemi compatti.
Vantaggi
Design "Clean Top": Nessun foro di fissaggio sulla superficie superiore del binario.
Rigidità Elevata: Il design a quattro file di sfere assicura la massima capacità di carico per la classe 15mm.
Precarico C (Standard): Bilancia l'assorbimento degli urti con una scorrevolezza efficace.
Intercambiabilità: Pienamente compatibile con i carrelli (Block) della serie HGH15 e HGW15.
Scheda Tecnica
| Specifiche Tecniche - Guida Lineare Hiwin HGR15 T C | |
|---|---|
| Codice Prodotto | HGR15 T C |
| Serie | HG (Heavy Load) |
| Tipo di Montaggio | T (Bottom Mount - Fissaggio dal Basso) |
| Larghezza Binario (Wr) | 15 mm |
| Altezza Binario (Hr) | 15 mm |
| Distanza fori (P) | 60 mm |
| Vite Compatibile | M5 |
| Precarico | C (Standard) |
| Compatibilità Carrelli | Serie HGH15 e HGW15 |
| Peso (kg/m) | ~1,48 kg/m |
