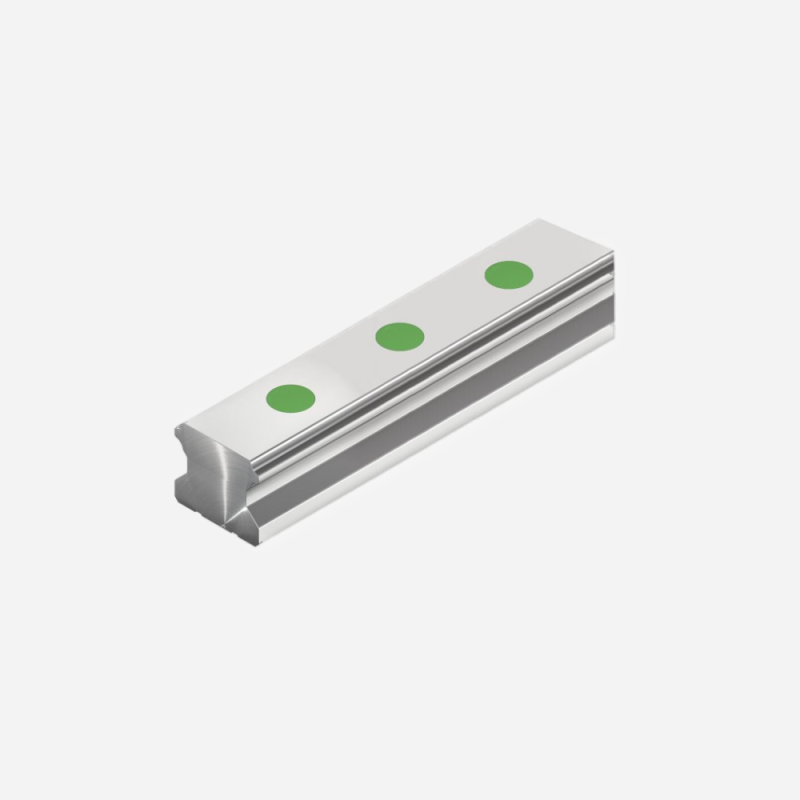

Guida Hiwin HGR20 R H
Prezzo:
0,0915 €
Tasse incluse
Prodotto venduto al millimetro
Quantità
La serie HG di Hiwin è rinomata per la sua affidabilità, e il modello HGR20 R H è specificamente selezionato e prodotto per soddisfare i requisiti più stringenti in termini di accuratezza geometrica.
La designazione "H" (Alta Precisione) garantisce tolleranze di altezza e parallelismo molto più strette rispetto alla classe standard "C". Questo si traduce in:
Minima Variazione di Altezza (H): Fondamentale per un accoppiamento estremamente preciso con il carrello (blocco) su tutta la lunghezza del binario.
Parallelismo Superiore: Assicura che l'errore di allineamento tra binari multipli (o tra binario e piano di lavoro) sia praticamente nullo.
La struttura interna a quattro file di sfere continua a garantire la massima rigidità e la capacità di sopportare carichi elevati in tutte le direzioni.
Il codice R indica il fissaggio standard dall'alto (Top Mount), il metodo più comune e versatile per l'installazione industriale.
Applicazioni Critiche
L'utilizzo della classe di precisione H è raccomandato per:
Macchinari CNC 4 e 5 Assi che richiedono finiture superficiali di altissima qualità.
Macchine CMM (Coordinate Measuring Machines) e strumenti di misura ottici.
Sistemi di posizionamento per semiconduttori e circuiti elettronici.
Vantaggi
L'investimento nella classe di precisione H (Alta) offre benefici diretti e quantificabili sulle performance della tua macchina:
- Accuratezza Migliorata del Sistema: Le tolleranze di altezza e parallelismo drasticamente ridotte assicurano che l'errore di posizionamento del tuo sistema sia minimizzato, essenziale per la lavorazione o la misura di precisione.
- Massima Linearità: La rettilineità superiore del binario HGR20 H si traduce in un movimento del carrello più fluido e prevedibile, riducendo le vibrazioni generate dall'attrito o da lievi disallineamenti.
- Prestazioni Affidabili nel Tempo: Le tolleranze più strette riducono i picchi di carico sulle sfere e sulle piste, aumentando la durata nominale e mantenendo la precisione del sistema per un periodo prolungato.
- Facile Sostituzione: Nonostante la precisione elevata, la serie HG mantiene la sua intercambiabilità con i blocchi (carrelli) di pari classe, semplificando la manutenzione futura.
Scheda Tecnica
| Specifiche Tecniche - Guida Lineare Hiwin HGR20 R H | |
|---|---|
| Codice Prodotto | HGR20 R H |
| Serie | HG (Heavy Load) |
| Tipo di Montaggio | R (Top Mount - Fissaggio dall'Alto) |
| Classe di Precisione | H (Alta Precisione) |
| Larghezza Binario (Wr) | 20 mm |
| Altezza Binario (Hr | 17,5 mm |
| Distanza fori (P) | 60 mm |
| Vite Compatibile | M5x16 |
| Precarico | Standard (generalmente C o Z0/Z1 per questa classe) |
| Peso (kg/m) | ~2,21 kg/m |
